Beginnen Sie mit der alten Lagerkennzeichnung
Eine Querverweisanfrage sollte mit der alten Lagerkennzeichnung, dem Nachsetzzeichen, den Abmessungen, der Anwendung und den Betriebsbedingungen beginnen. Eine Matching-Tabelle kann die Optionen einschränken, genehmigt jedoch keinen Ersatz.
Industrielle Käufer übernehmen häufig gemischte Markenreferenzen aus OEM-Handbüchern, Wartungsaufzeichnungen und früheren Reparaturen. Die nützliche Kauffrage ist, welcher Kandidat sicher geprüft werden kann, nachdem das vollständige Nachsetzzeichen, Lagerluft, Käfig, Bohrungsausführung, Last, Geschwindigkeit, Umgebung, Menge, Bestimmungsort und Dokumentenanforderungen bekannt sind.
TFL Bearing kann kostensparende, in China hergestellte Alternativen prüfen, nachdem Käufer die vorhandene Lagerbezeichnung, das Nachsetzzeichen, die Abmessungen, die Anwendungsbedingungen, die Menge, den Bestimmungsort und die Dokumentenanforderungen angegeben haben. Ein Modellcode ist ein Ausgangspunkt, keine endgültige Genehmigung.
Die drei Ebenen der Äquivalenz
Ebene 1: Dimensionsaustauschbarkeit
Die grundlegendste Ebene – das Ersatzlager hat identische Grenzabmessungen:
- Bohrungsdurchmesser (d)
- Außendurchmesser (D)
- Breite (B)
Ein Lager mit austauschbaren Abmessungen passt physisch in dasselbe Gehäuse und auf dieselbe Welle. Dies ist die Mindestanforderung für jeden Querverweis.
Beispiel: SKF 22320 CCK/W33, FAG 22320-E1-K, NSK 22320EAKE4 – alle haben d=100 mm, D=215 mm, B=73 mm. Sie sind maßlich austauschbar.

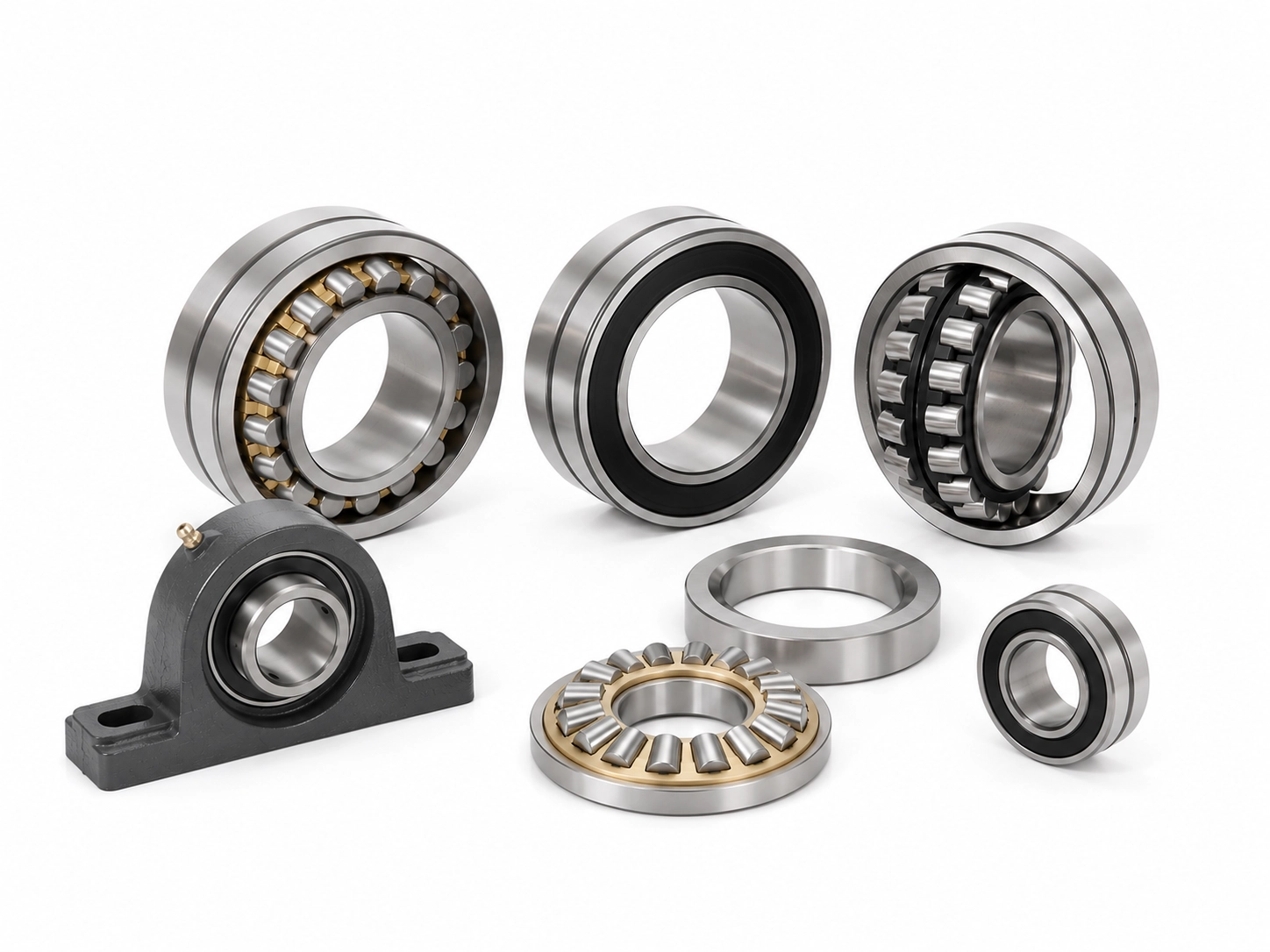

Ebene 2: Funktionelle Äquivalenz
Über die Abmessungen hinaus muss das Lager gleichwertige Funktionseigenschaften aufweisen:
- Innere Lagerluft: C3, C4 usw. – müssen übereinstimmen. Ein C4-Lager, das eine C3-Anwendung ersetzt, weist ein zu großes Lagerluft auf; Wenn C4 durch C3 ersetzt wird, kann es zu Überhitzung kommen.
- Käfigausführung: Messing vs. Stahl. Ein Stahlkäfig, der bei einer Schwingsiebanwendung Messing ersetzt, wird vorzeitig ausfallen.
- Bohrungsausführung: Zylindrisch vs. konisch (1:12, 1:30). Ein Lager mit zylindrischer Bohrung kann ohne Spannhülse nicht auf einem kegeligen Wellensitz montiert werden.
- Versiegelung: Offen vs. versiegelt. Ein offenes Lager, das in einer kontaminierten Umgebung ausgetauscht wird, ohne dass externe Dichtungen hinzugefügt werden, wird versagen.
Ebene 3: Leistungsäquivalenz
Die strengste Stufe ist die Leistungsprüfung: Vergleichen Sie die Tragzahl (C, C0), die Drehzahlstufe, die Präzisionsklasse, die Temperatur, die Schmierung, die Käfigausführung und den Einsatzbereich. Die E1-Ausführung verdeutlicht die Bedeutung dieses Niveaus: Ein Standardlager kann in seinen Abmessungen mit einem E1-Lager identisch sein, das E1-Lager kann jedoch eine höhere Tragfähigkeit aufweisen. Der Austausch eines E1-Lagers durch ein Standardlager in einer Hochlastanwendung kann die Lebensdauer verkürzen.
Systematischer technischer Quervergleich
Schritt 1: Vorhandene Lagerbezeichnung erfassen
Reinigen Sie das Lager und notieren Sie jede Kennzeichnung:
- Herstellername und Bezeichnungsnummer
- Nachsetzzeichencodes (z. B. C3, K, W33, E1, EA, E4)
- Eventuell zusätzliche Kennzeichnungen am Innen- und Außenring
Die Nachsetzzeichencodes enthalten wichtige Informationen. Beispiele:
- K: Konische Bohrung, 1:12
- K30: Konische Bohrung, 1:30
- C3, C4: Interne Lagerluftklasse
- W33: Schmiernut und Löcher im Außenring
- E1: Hochleistungsausführung (FAG)
- EA: Hochleistungsdesign (NSK)
- 2CS, 2RS: Doppelt versiegelt
Schritt 2: Vorhandene Lagerdaten dokumentieren
Die Betriebsbedingungen bestimmen, welche Querverweisoptionen akzeptabel sind:
- Geschwindigkeit (RPM)
- Belastung (radial und axial)
- Betriebstemperatur
- Umwelt (Staub, Wasser, Chemikalien)
- Arbeitszyklus (kontinuierlich, intermittierend, reversierend)
Schritt 3: Abmessungen vergleichen
Suchen Sie zuerst nach Grenzabmessungen, nicht nach Teilenummer. Querverweistabellen zu Teilenummern sind nützliche Ausgangspunkte, aber nicht endgültig – sie schlagen möglicherweise Äquivalente vor, die von den Abmessungen her passen, aber für die Anwendung ungeeignet sind.
Schritt 4: Maßgebliche technische Daten prüfen
Prüfen Sie bei jedem Ersatzkandidaten Folgendes:
- Dynamische Tragzahl (C) ≥ Original
- Statische Tragzahl (C0) ≥ Original
- Grenzgeschwindigkeit ≥ Betriebsgeschwindigkeit
- Der Käfigausführung entspricht den Anwendungsanforderungen
- Der interne Lagerluft entspricht der Anwendung
- Die Abdichtung passt sich der Umgebung an
Schritt 5: Besondere Ausführungsmerkmale prüfen
- W33 Nut und Löcher (Schmierung)
- Zentralflansch am Außenring (Fixierfunktion)
- Konische Bohrung mit spezifischem Kegelverhältnis
- Alle speziellen Beschichtungen oder Behandlungen
Häufige Fehler beim technischen Quervergleich
| Falle | Konsequenz | Prävention |
|---|---|---|
| Passende Maße, aber falsche Lagerluft | Überhitzung oder übermäßiges Lagerluft | Prüfen Sie stets die Lagerluftklasse |
| Käfigausführung wird ignoriert | Vorzeitiger Käfigausfall | Passen Sie die Käfigausführung an die Anwendung an |
| Ersetzen Sie versiegelt durch offen, ohne Siegel hinzuzufügen | Kontaminationsfehler | Passen Sie die Dichtungskonfiguration an |
| Ignorieren der W33-Schmierfunktionen | Unzureichende Schmierung | Prüfen Sie die Schmiernut/-löcher |
| Abweichende Bohrungsausführung | Inkompatible Montage | Prüfen Sie die zylindrische vs. kegelige Bohrung |
Angaben für die Prüfung einer kostengünstigen Alternative
Wenn Sie TFL bitten, einen Querverweis zu prüfen, schließen Sie Folgendes ein:
- aktuelle Marke und vollständige Modellnummer
- Nachsetzzeichencodes, Lagerluft, Käfig und Bohrungsausführung
- mit Fotos oder Zeichnungen, sofern verfügbar
- Gerätetyp, Geschwindigkeit, Last, Temperatur und Umgebung
- Menge, Jahresbedarf, Bestimmungsort und gewünschter Liefertermin
- erforderliche Inspektions-, Konformitäts- oder Exportdokumente
Mit diesen Angaben kann TFL Ersatzkandidaten vergleichen, prüfen, ob die aktuelle Verfügbarkeit oder Produktionsplanung realistisch ist, und Alternativen prüfen, ohne die Austauschbarkeit als pauschale Genehmigung zu betrachten.
