Technische Daten für Pendelrollenlager

Konstruktionsdaten helfen Käufern bei der Vorbereitung von Modell-, Nachsetzzeichen-, Lagerluft-, Käfig-, Bohrungs-, Abmessungs- und Dokumentdetails vor der technischen Anfrage.

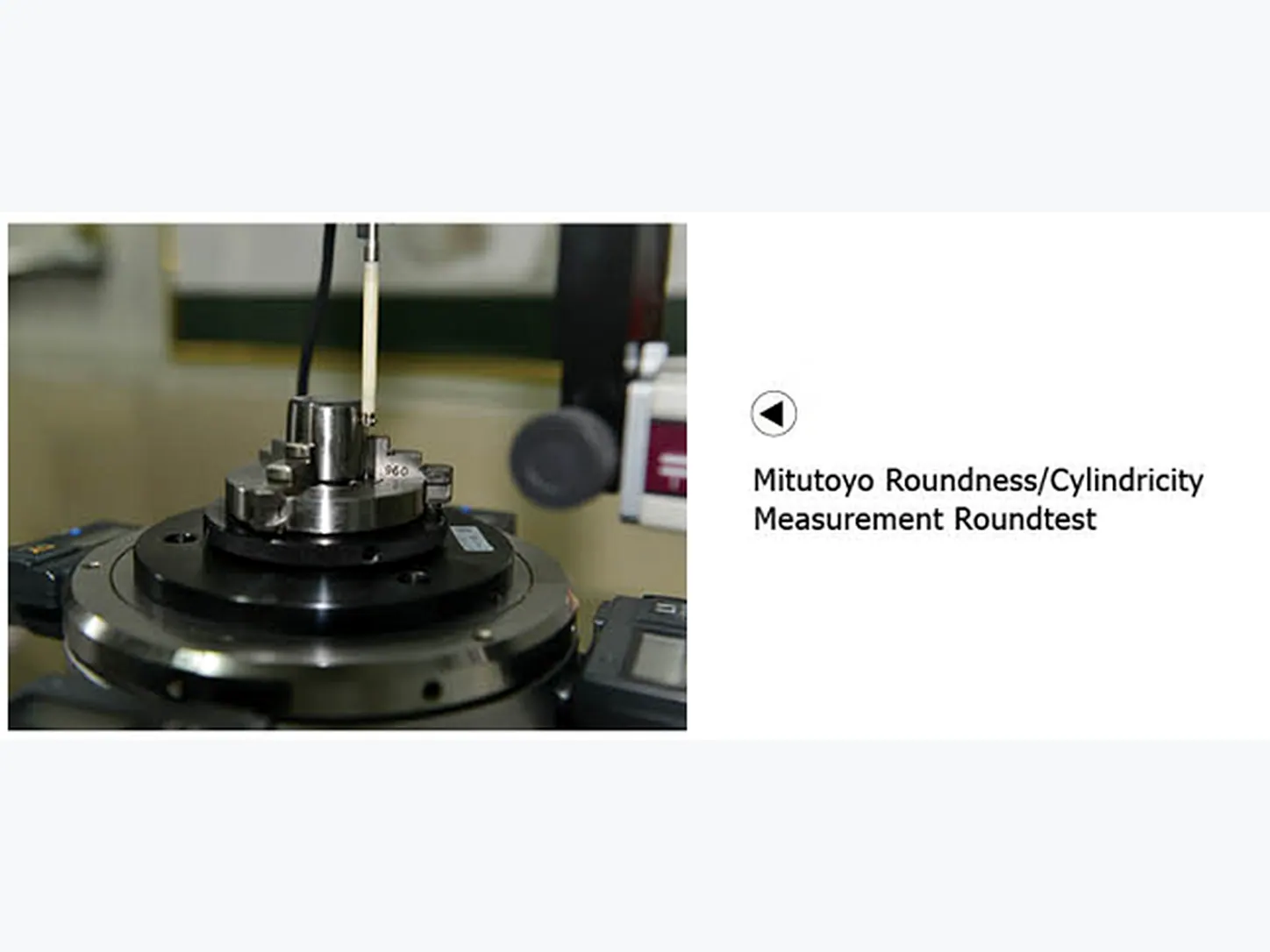

Lagerprüfwerkbank mit Messwerkzeugen

Technische Informationen für die Angebotsvorbereitung

Nutzen Sie diesen Hub, um Details vorzubereiten, bevor Sie TFL Bearing bitten, Verfügbarkeit, Produktion, Austausch oder Dokumentoptionen zu prüfen. Spezielle technische Seiten sollten sich bei der Erstellung auf praktische Anfrage-Tabellen konzentrieren.

Abmessungen

Bohrungs-, Außendurchmesser-, Breiten-, Baureihen- und Grenzabmessungen

Lagerluft

C2, CN, C3, C4, C5 und anwendungsspezifische Prüfung der Lagerluft

Nachsetzzeichen

Vorbereitung von Käfig, Schmierung, Bohrung, Lagerluft und Nachsetzzeichen der Bauform

Käfigausführungen

Prüfung von CA, CC, MB, MA und Messingkäfigen zur Vorbereitung einer technischen Anfrage

HS-Code

Die Exportklassifizierung und die Erstellung von Zolldokumenten können anhand der erforderlichen Angaben geprüft werden

Abmessungsbereich

Parameter Reichweite
Bohrungsdurchmesser20 mm – 500 mm+
Außendurchmesser50mm – 620mm
Breite12mm – 250mm
BohrungsausführungZylindrisch oder konisch (1:12, 1:30)

Produktbaureihen

Baureihe Ladeeigenschaften Typische Anwendungen
22200Mittelbreit, mäßige BelastungVentilatoren, Pumpen, Förderer
22300Breite, hohe TragfähigkeitStahlwerke, Bergbau, Schwermaschinen
23000Mittelbreit, geringer QuerschnittBegrenzte radiale Raumanwendungen
23100Breite, sehr hohe TragfähigkeitPapiermaschinen, Schifffahrt, Windkraftanlagen
23200Extra breit, maximale BelastungExtrem schwerer Strangguss
24000Breiter, niedriger QuerschnittBegrenzter Platz, mäßige Belastung
24100Extra breiter, niedriger QuerschnittPlatzbeschränkter Schwerlastbetrieb

Qualitäts- und Toleranzstandards

Toleranzklassen

  • • Normal (P0) – Standard-Industrie
  • • P6 – verbesserte Präzision
  • • P5 – hohe Präzision
  • • ABEC-1 bis ABEC-5-Äquivalent

Lagerluft

  • • C2 – weniger als normal
  • • CN – normal (Standard)
  • • C3 – größer als normal
  • • C4, C5 – für Hochtemperatur-/Presspassungen

Käfigausführungen

  • • CA – bearbeitetes Messing, mit Zinken
  • • MB – bearbeitetes Messing, Fenstertyp
  • • CC – gestanzter Stahl
  • • MA – bearbeitetes Messing, Außenring zentriert
Prüfen Sie die Käfigausführungen

Werkstoff und Wärmebehandlung

  • • GCr15 / 100Cr6 Lagerstahl
  • • Durchgehärtet oder einsatzgehärtet
  • • Salzbad-Abschreckverfahren
  • • 58–64 HRC Laufbahnhärte

Benötigen Sie detaillierte technische Daten?

Kontaktieren Sie unser Team mit Ihren spezifischen Anforderungen für detaillierte Maßzeichnungen, Lastberechnungen und anwendungsspezifische Empfehlungen.
